IV-CV半導體特性測試4200

文章出處：吉時利??作者：admin??人氣：

測試速度提高兩倍，助力探索創新

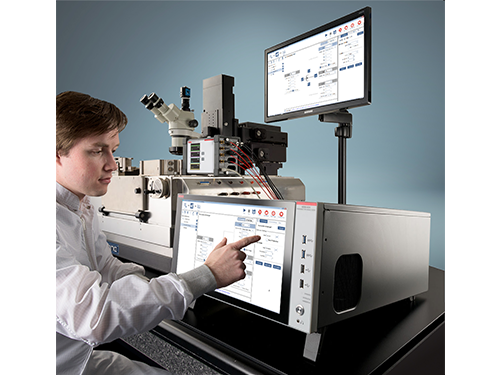

4200A-SCS 是一個模塊化、可定制、高度一體化的參數分析儀，可同時進行電流-電壓 (I-V)、電容-電壓 (C-V) 和超快脈沖 I-V 電學測試。使用其可選的 4200A-CVIV 多通道開關模塊，可輕松地在 I-V 和 C-V 測量之間切換，而無需重新布線或抬起探針。4200A-SCS 是高性能的分析儀，可加快用于材料研究、半導體器件設計、工藝開發或生產的復雜器件的測試。

功能及特點：

特點	優勢
將源測量單元、C-V 單元和超快脈沖 I-V 單元無縫結合的一體化系統	快速、清晰和準確地執行 I-V 特性分析、交流阻抗測量、波形捕獲和瞬態 I-V 測量
Clarius™ 基于 GUI 的軟件，支持觸摸或鼠標控制	高級測試定義、參數分析、圖形繪制和自動化功能，實現清晰、卓越的測量和分析
內置上下文相關的測量視頻和 450 多種應用測試	快速啟動測試及提供測量幫助和故障排除向導
I-V 源測量單元 (SMU)	±210 V / 100 mA 或 ±210 V / 1 A 模塊，100 fA 測量分辨率，以及帶可選前放的 0.1 fA 測量分辨率
C-V 多頻率電容單元 (CVU)	交流阻抗測量（C-V、C-f、C-t），1 kHz – 10 MHz 頻率范圍
I-V/C-V 多通道開關模塊 (CVIV)	在 I-V 和 C-V 測量之間輕松切換或將 C-V 測量移至任何終端，而無需重新布線或抬起探針
脈沖式 I-V 超快脈沖測量單元 (PMU)	兩個獨立或同步的高速脈沖式 I-V 源和測量通道；200 MSa/s，5 ns 采樣率；利用可選的前放將電流靈敏度擴大到幾十皮安
高電壓脈沖發生器單元 (PGU)	兩通道高速脈沖電壓源；±40 V (80 V p-p)，±800 mA
可完全定制和升級	現在或以后均可根據需要隨時添加模塊
